排氣閥安裝位置與管道存氣地點分析

管道存氣地點

(1) 管徑變化處。在工程施工中管徑由大變小時，一般都采用中心線對接方式，當水流速度不大時，氣體會聚集于連接口處而無法被水流帶走，形成氣囊。
(2) 管道坡頂。對于有坡管道，氣體在水中一般都是上行的，很容易在坡頂發生聚集，有時甚至堵塞管道、中斷水流。
(3) 管道交叉處。在管道交叉處，水流一般也是從大管徑流向小管徑，易發生類似管徑變化處的氣體聚集。
(4) 逆坡管道。在逆坡管道水流向下流而氣泡向上運動，當浮力不足以克服水流推力時，氣體便聚集在管壁處而形成氣囊。
(5) 各類閥門內部及安裝處。

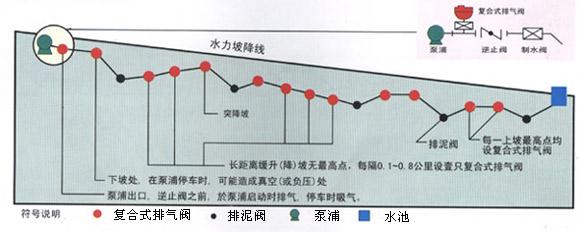

排氣閥安裝位置

排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，其實排氣閥的安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。另外，每隔500～1000m需安裝一個排氣閥。-三精技術部提供
