彈簧全啟封閉式安全閥,彈簧式法蘭安全閥A42Y

所屬類目：安全閥系列

產品簡介：彈簧全啟封閉式安全閥-三精閥門 A42Y彈簧全啟封閉式安全閥適用于工作溫度≤300℃空氣、石油氣、液體等介質的設備和管路上。A42Y-P不銹鋼安全閥及A42Y-R彈簧不銹鋼安全閥適用于工作溫度≤200℃有腐蝕性的介質的設備和管路上，作為超壓保護裝置。連接法蘭標準按JB/T……-94系列1�！�6.4MPa按JB/T……-94系列2。

說明書下載安全閥系列實物圖

下一個[液化石油氣安全閥AH42F,安全回流閥A42F]上一個：[彈簧微啟式蒸汽安全閥A47H/W]

A42Y彈簧全啟封閉式安全閥

安全閥是依靠彈簧的力量將閥芯壓緊在閥座上，使安全閥處于關閉狀態，閥芯的下面受蒸汽向上頂起的力。正常運行時，彈簧向下的壓緊力大于蒸汽向上的推力，閥門處于關閉狀態。當蒸汽壓力達到安全閥起座壓力時，蒸汽對閥芯的作用力大于彈簧的作用力，使閥芯頂起，安全閥排汽。通過閥桿上部的調節螺絲改變彈簧的松緊程度，就可調整安全閥的起座壓力。這種安全閥具有調節方便、體積和重量都較小、排汽能力大等優點，適用于不同參數和不同容量的鍋爐。

安全閥是鍋爐、壓力容器和其他受壓力設備上重要的安全附件。其動作可靠性和性能好壞直接關系到設備和人身的安全，并與節能和環境保護緊密相關。

全啟封閉式安全閥工作原理:

安全閥是為了防止壓力設備和容器或易引起壓力升高或容器內部壓力超過限度而發生爆裂的安全裝置。

安全閥是壓力容器、鍋爐、壓力管道等壓力系統使用廣泛的一種安全裝置，保證壓力系統安全運行。當容器壓力超過設計規定時，安全閥自動開啟，排出氣體降低器內的過高壓，防止容器或管線破壞。而當容器內的壓力降至正常操作壓力時，即自動關閉避免因容器超壓排出全部氣體，從而造成浪費和生產中斷。安全閥主要由閥座、閥瓣(閥芯)和加載機構三部分組成。閥座有的和閥體是一個整體，有的是和閥體組裝在一起的，它與設備連通。閥瓣常連帶有閥桿，它緊扣在閥座上。閥瓣上面是加載機構，載荷的大小可以調節。當設備內的壓力在一定的工作壓力范圍之內時，內部介質作用于閥瓣上面的力小于加載機構加在閥上面的力，兩者之差構成閥瓣與閥座之間的密封力，使閥瓣緊壓著閥座，設備的介質無法排出。當設備內的壓力超過規定的工作壓力并達到安全閥的開啟壓力時，內部介質作用于鬧瓣上面的力大于加載機構施加在它上面的力，于是閥瓣離開閥座，安全閥開啟，設備內的介質即通過閥座排出、如果安全閥的排量大于設備的安全泄放量，設備內壓力即逐漸下降，而且通過短時間的排氣后，壓力即降回至正常工作壓力。此時內壓作用于閥瓣上面的力又小于加載機構施加在它上面的力，閥瓣又緊壓著閥座，介質停止排出，設備保持正常的工作壓力繼續運行。所以，安全閥是通過閥瓣上介質作用力與加載機構作用力的消長，自行關閉或開啟以達到防止設備超壓的目的。

彈簧全啟式安全閥主要零部件材料

NO.	零件名稱	AH42F-C A42F-C 材料
1	閥座	2Cr13
2	閥體	WCB
3	調節圈	2Cr13
4	反沖盤	2Cr13
5	閥瓣	2Cr13+PTFE
6	導向套	2Cr13
7	閥蓋	ZG230-450
8	彈簧	50CrVA
9	閥桿	2Cr13
10	調整螺桿	45
11	閥帽	ZG200-400

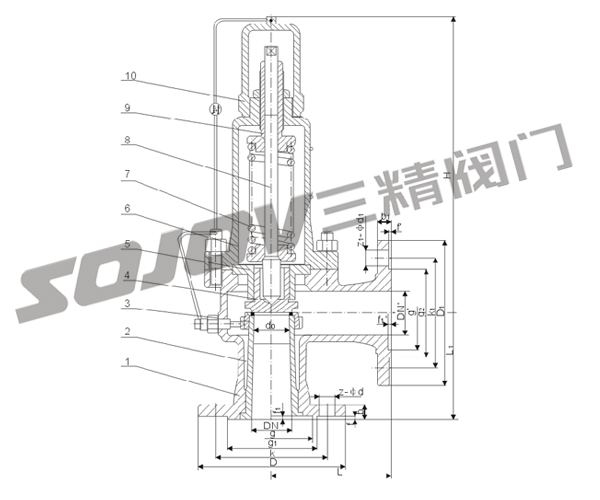

彈簧全啟式安全閥外形尺寸和連接尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g2	b1	f'	Z1-?d1	L	L1	≈H
A42H-16C A42F-16C	20	15	105	75		55	16	2		4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85		65	16	2		4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100		78	18	2		4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110		85	18	3		4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125		100	20	3		4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145		120	20	3		4-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160		135	20	3		8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	220	180		155	22	3		8-18	125	250	210	185	22	3	8-18	195	175	690
	125	80	250	210		185	22	3		8-18	150	285	240	210	24	3	8-23	210	190	780
	150	100	285	240		210	24	3		8-23	175	310	270	240	26	3	8-23	255	230	838
	200	125	340	295		265	26	3		12-23	250	405	355	320	30	3	12-26	300	260	992
	250	150	405	355		320	30	3		12-26	300	460	410	375	30	4	12-26	350	320	1266
	300	220	460	410		375	30	4		12-26	400	580	525	485	36	4	16-30	370	350	1283
	350	250	520	470		435	34	4		16-26	500	715	650	608	44	4	20-34	500	450	1520
	400	280	580	525		485	36	4		16-30	500	715	650	608	44	4	20-34	500	450	1530
A42H-25 A42F-25	20	15	105	75		55	16	2		4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85		65	16	2		4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100		78	18	2		4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110		85	18	3		4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125		100	20	3		4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145		120	22	3		8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160		135	22	3		8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	230	190		160	24	3		8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	, 270	220		188	28	3		8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250		218	30	3		8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	360	310		278	34	3		12-26	250	405	355	320	30	3	12-26	300	260	992
	250	150	425	370		332	36	3		12-30	300	460	410	375	30	4	12-26	350	320	1266
	300	220	485	430		390	40	4		16-30	400	580	525	485	36	4	16-30	370	350	1283
A42H-40 A42F-40	20	15	105	25	51	55	16	2	4	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	58	65	16	2	4	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	320	30	3	12-26	300	260	992
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410	375	30	4	12-26	350	320	1266
