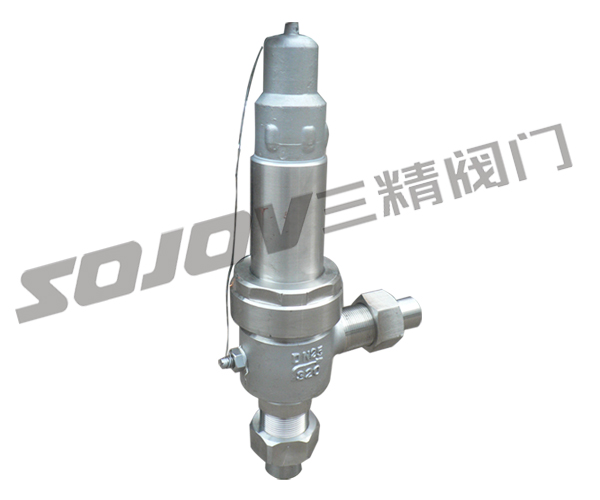

彈簧微啟式高壓焊接式安全閥A61H
所屬類目：安全閥系列
產品簡介：A61Y-160-320彈簧微啟式高壓安全閥(焊接式) 適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上A61Y-160P,A61Y-320P不銹鋼焊接安全閥型適用于溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。
A61Y-160-320彈簧微啟式高壓安全閥(焊接式) 適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和
管路上
A61Y-160P,A61Y-320P不銹鋼焊接安全閥型適用于溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓
保護裝置。
|
安全閥型號：A61Y |
公稱通徑：10MM-25MM |
使用壓力：16MPA-32MPA |
|
連接方式：焊接式.帶活動接頭 |
安全閥形式：彈簧式 |
主要功能：泄壓保護作用 |
|
使用介質：空氣、氨、石油氣、腐蝕性氣體 |
安全閥材質：鑄鋼.不銹鋼 |
標準：機械部標準或定做非標 |
彈簧微啟式高壓安全閥主要零部件材料
|
NO. |
零件名稱 |
A61H-C A61Y-C材料 |
A61Y-P材料 |
|
1 |
接頭 |
20 |
1Cr18Ni9Ti |
|
2 |
接頭螺母 |
35 |
1Cr18Ni9Ti |
|
3 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
|
4 |
閥體 |
35/35CrMoA |
1Cr18Ni9Ti |
|
5 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
|
6 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
8 |
閥桿 |
2Cr13 |
2Cr13 |
|
9 |
閥蓋 |
ZG230-450 |
1Cr18Ni9Ti |
|
10 |
調節螺桿 |
45 |
2Cr13 |
|
11 |
閥帽 |
ZG200-400 |
1Cr18Ni9Ti |
|
12 |
密封面材料 |
"Y"型堆焊Co基硬質合金,"H"型堆焊D507 |
|
彈簧微啟式高壓安全閥外形尺寸和連接尺寸
|
公稱壓力 |
公稱通徑 |
尺寸 |
||||||
|
do |
D |
D1 |
D2 |
L |
L1 |
H |
||
|
16 |
10 |
6 |
17 |
14 |
12 |
115 |
135 |
78 |
|
15 |
8 |
22 |
18 |
16 |
115 |
135 |
85 |
|
|
20 |
10 |
28 |
22 |
20 |
115 |
135 |
135 |
|
|
25 |
12 |
35 |
26 |
24 |
160 |
165 |
142 |
|
|
32 |
10 |
6 |
22 |
14 |
12 |
115 |
135 |
80 |
|
15 |
8 |
25 |
17 |
15 |
115 |
135 |
90 |
|
|
20 |
10 |
30 |
22 |
20 |
115 |
135 |
140 |
|
|
25 |
12 |
38 |
26 |
24 |
160 |
165 |
148 |
|
三精閥門訂貨須知：
一、①彈簧微啟式高壓安全閥產品名稱與型號②彈簧微啟式高壓安全閥口徑③彈簧微啟式高壓安全閥是否帶附件以
便我們的為您正確選型④彈簧微啟式高壓安全閥的使用壓力⑤彈簧微啟式高壓安全閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的彈簧微啟式高壓安全閥型號，請按彈簧微啟式高壓安全閥型號直接向我司銷
售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您
審核把關。
