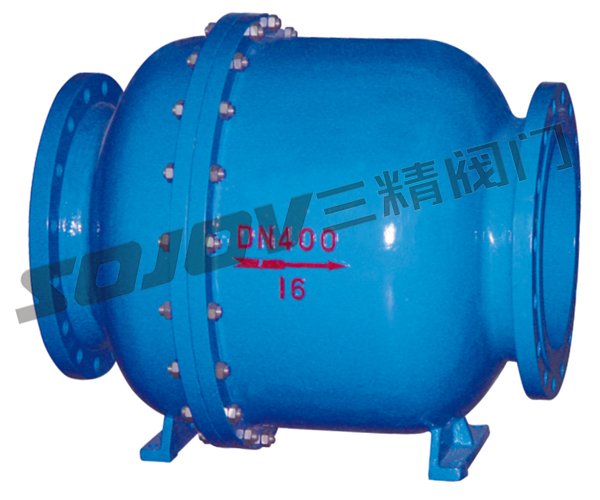

微阻球形止回閥HQ45X型

所屬類目：止回閥系列

產品簡介：微阻球形止回閥,采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

說明書下載止回閥系列實物圖

下一個[不銹鋼法蘭立式止回閥H42H/W]上一個：[球形止回閥HQ41X]

微阻球形止回閥：

微阻球形止回閥概述:

微阻球形止回閥,采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻

損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵

出口，防止介質倒流。

微阻球形止回閥主要技術參數

公稱壓力：1.0～1.6MPa 公稱通經：50～1000mm 適用介質：水及弱腐蝕性流體

適用溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB/T 9113 試驗標準: GB/T 13927 AP1598

微阻球形止回閥主要零部件材料:

零件名稱	閥體	閥瓣	閥座	彈簧
材料	鑄鐵、球鐵、鑄鋼	鑄銅、不銹鋼	銅、不銹鋼	不銹鋼

微阻球形止回閥主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN（mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700
